Dvere chladiarní: Praktické riešenia pre prostredia s kontrolovanou teplotou

Dvere chladiarní sú kritickými komponentmi v zariadeniach chladiaceho reťazca, slúžia ako primárna bariéra, ktorá udržuje teplotnú integritu, chráni skladovaný tovar a zabezpečuje prevádzkovú efektivitu. Sú oveľa viac ako obyčajné dvere – sú to vysokovýkonné kryty integrujúce izoláciu, vzduchotesné tesnenie, bezpečnostné mechanizmy a často automatizáciu. Tento článok poskytuje praktickú príručku na pochopenie hlavných typov dverí chladiarní, kľúčových kritérií výberu a základných postupov údržby.

Hlavné typy dverí chladiarní

Dvere chladiarní sú klasifikované predovšetkým podľa ich otváracieho mechanizmu a aplikačných scenárov. Každý typ má svoje silné stránky a ideálne prípady použitia.

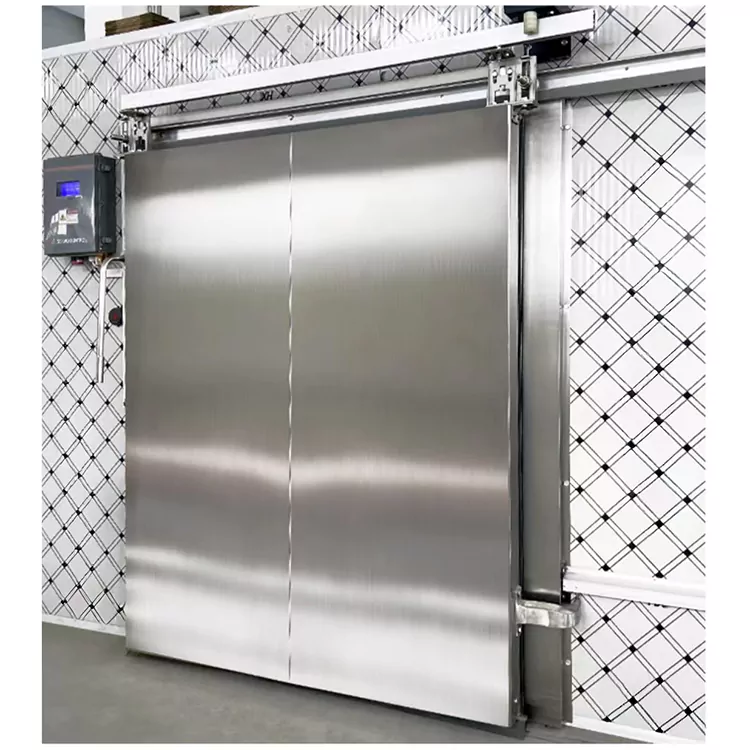

1. Posuvné dvere (horizontálne posuvné)

Posuvné dvere sú ťahúňom stredne veľkých až veľkých chladiarenských priestorov a vysoko frekventovaných nakladacích priestorov. Dverové panely sa posúvajú horizontálne pozdĺž horných koľajníc, nevyžadujú priestor na otáčanie a výrazne znižujú riziko poškodenia nárazom vysokozdvižných vozíkov alebo paletových zdvihákov.

• Možnosti pohonu: Dostupné v manuálnej alebo elektrickej verzii.

• Rýchlosť: Podľa technických noriem by rýchlosť otvárania/zatvárania vo všeobecnosti nemala presiahnuť 0,50 m/s kvôli bezpečnosti a mechanickej životnosti.

• Najlepšie pre: Skladové uličky, logistické koridory a všetky oblasti s častou premávkou vysokozdvižných vozíkov.

2. Krídlové krídlové dvere

Ide o najjednoduchšiu a najhospodárnejšiu možnosť, ktorá funguje na konvenčných pántoch.

• Výhody: Jednoduchá konštrukcia, výborná tesniaca schopnosť (pri správnom nastavení), nízke počiatočné náklady.

• Nevýhody: Vyžaduje voľný priestor pre hojdanie vo vnútri aj mimo miestnosti; nie je vhodný pre rušné pruhy pre vysokozdvižné vozíky; môže spôsobiť poškodenie kolíziou v stiesnených priestoroch.

• Najlepšie pre: Malé otvory dverí, chodníky pre personál a oblasti s nízkou premávkou, kde priestor nie je obmedzený.

3. Vysokorýchlostné rolovacie brány

Tieto dvere sa vyznačujú vysokou rýchlosťou otvárania a zatvárania 1 až 2 m/s, čím sa minimalizujú straty studeného vzduchu a infiltrácia teplého vzduchu pri častom prechode.

• Kľúčové vlastnosti: Vybavené snímačmi ochrany proti privretiu a funkciou automatického resetovania pre bezpečnosť.

• Najlepšie pre: Logistické križovatky s vysokou premávkou, kde je rozhodujúce udržiavanie teploty a rýchlosť.

4. Vertikálne zdvíhacie a skladacie dvere

Používajú sa tam, kde je bočná vôľa obmedzená. Panel dverí sa pri otváraní zvisle zdvihne alebo vyklopí nahor.

• Požiadavka: Dostatočný priestor nad hlavou pre koľajnice a uloženie dverí je nevyhnutný.

• Najlepšie pre: Priestory s úzkymi bočnými stenami, ale primeranou výškou stropu.

Konštrukcia a materiály: jadro izolácie a tesnenia

Výkon dverí chladiarenského skladu závisí zásadne od ich materiálov a konštrukcie.

Izolačné jadro dverného panelu

Jadro je zvyčajne vyrobené z pevného polyuretánu (PU) alebo PIR peny vstrekovanej pod vysokým tlakom do dutiny panelu. Hustota peny by mala dosahovať 40–45 kg/m³, aby bola zaistená optimálna tepelná odolnosť.

Hrúbka panelu sa líši v závislosti od teploty:

Obklady panelov

Vonkajšie plášte sú zvyčajne vyrobené z nehrdzavejúcej ocele 304 s hrúbkou 0,8 mm alebo vopred potiahnutej pozinkovanej ocele. Nerezová oceľ ponúka vynikajúcu odolnosť proti korózii a jednoduché čistenie, vďaka čomu je preferovanou voľbou pre potravinársky, farmaceutický a hygienický priemysel.

Tesniaci systém

Vzduchotesné tesnenia sú dôležité, aby sa zabránilo úniku tepla. Tesnenia okolo rámu dverí sú vyrobené z TPE (termoplastický elastomér) alebo silikónovej gumy, určené pre teploty v rozsahu od –75 °C do 75 °C. Tieto materiály zostávajú flexibilné pri nízkych teplotách a zaisťujú tesné uzavretie.

Protimrazový vykurovací systém

Pri aplikáciách s mrazničkou musia byť elektrické vykurovacie drôty zabudované do rámu dverí a prahu, aby sa zabránilo zamrznutiu dverí.

• Teplotný limit: Teplota povrchu vyhrievacieho drôtu by nemala presiahnuť 70 °C.

• Redundancia: Dôrazne sa odporúča použiť záložný vykurovací okruh, aby sa zabránilo znehybneniu dverí v prípade zlyhania primárneho ohrievača.

• Hĺbka inštalácie: Prahové vykurovacie drôty by mali byť zapustené v hĺbke približne 60 mm pod povrchom, aby sa zabezpečila efektívna distribúcia tepla.

Ako vybrať správne dvierka chladiarenského skladu

Výber vhodných dverí si vyžaduje vyváženie viacerých prevádzkových a ekonomických faktorov.

Krok 1: Definujte svoje prevádzkové požiadavky

Frekvencia premávky: Vysokofrekvenčná premávka vysokozdvižných vozíkov vyžaduje posuvné alebo vysokorýchlostné rolovacie brány; nízkofrekvenčný prístup personálu vyhovuje krídlovým dverám.
Veľkosť otvárania dverí: Väčšie otvory vo všeobecnosti uprednostňujú posuvné alebo vertikálne zdvíhacie konštrukcie.
Typ nákladu: Zvážte, či je tovar paletovaný, ručne prepravovaný alebo dopravovaný automatizovanými systémami.

Krok 2: Vyhodnoťte teplotné podmienky

Aplikácie v mrazničke (-18°C a menej): Povinné elektrické vyhrievanie rámu, prahu a priezorov; hrúbka izolácie minimálne 120 mm.
Aplikácie chladiča (0°C až 5°C): Môžu stačiť tenšie panely (~90 mm); zahrievanie sa zvyčajne nevyžaduje.
Ultra-nízke/výbuchové mrazničky: Poraďte sa s výrobcami o riešeniach na mieru so zvýšenou izoláciou a vykurovaním.

Krok 3: Uprednostnite bezpečnostné a núdzové opatrenia

• Vnútorné núdzové odblokovanie: Všetky uzamykateľné dvere chladiarní musia byť vybavené vnútorným núdzovým odblokovacím mechanizmom, aby sa zabránilo uväzneniu osôb vo vnútri. Toto zariadenie by malo byť vybavené fluorescenčným značením a aspoň raz za rok by sa malo podrobiť praktickému núdzovému nácviku.

• Senzory proti privretiu/bezpečnostné senzory: Poháňané dvere musia obsahovať infračervené detektory prítomnosti, bezpečnostné svetelné závesy alebo pneumatické bezpečnostné hrany, ktoré pri strete s prekážkou spustia okamžité zastavenie alebo spätný pohyb.

Krok 4: Zvážte celkové náklady na vlastníctvo (TCO)

Zatiaľ čo vysokorýchlostné rolovacie alebo automatizované posuvné dvere majú vyššie počiatočné náklady, môžu priniesť významné dlhodobé úspory v aplikáciách s vysokou premávkou:

Zníženie strát studeného vzduchu a spotreby energie.
Minimalizácia frekvencie údržby.
Zníženie rizík kvality produktov v dôsledku kolísania teploty.

Naopak, ručné krídlové dvere môžu byť cenovo výhodnejšie pre vedľajšie miestnosti s nízkou návštevnosťou.

Bežná údržba a starostlivosť

Pravidelná preventívna údržba je nevyhnutná na zabezpečenie spoľahlivého výkonu a predĺženia životnosti. Odporúča sa štruktúrovaný plán údržby.

Denné kontroly (pred/po každom použití)

Skontrolujte tesnenia, či nemajú praskliny, námrazu alebo fyzické poškodenie. Odstráňte nahromadený ľad z oblasti tesnenia.
Vyčistite koľajnice, valčeky a prahy od nečistôt, ľadu a cudzích predmetov, aby ste zaistili bezproblémovú prevádzku.
Vizuálne skontrolujte, či vykurovacie telesá fungujú (žiadna nadmerná tvorba ľadu na ráme alebo prahu).

Pravidelná údržba (týždenne až štvrťročne)

Mazanie: Naneste vhodné mazivo určené pre potraviny alebo nízkoteplotné mazivo na závesy, pásy, valčeky a hnacie reťaze, aby ste znížili opotrebovanie.
Testovanie bezpečnostného systému: Overte fungovanie fotoelektrických snímačov, ochrany proti privretiu a núdzových uvoľňovacích mechanizmov.
Kontrola hardvéru: Skontrolujte a dotiahnite všetky skrutky, konzoly a upevňovacie prvky, ktoré sa môžu uvoľniť v dôsledku vibrácií pri opakovanej prevádzke.
Overenie ohrievača: Zmerajte odber prúdu alebo teplotu, aby ste sa uistili, že vykurovacie káble fungujú v rámci špecifikácií.

Bežné riešenie problémov

Záver

Výber správnych dverí chladiarenského skladu je otázkou nájdenia optimálnej rovnováhy medzi tepelným výkonom, mechanickou odolnosťou, bezpečnostnými opatreniami a frekvenciou prevádzky. Dvere, ktoré zodpovedajú špecifickým požiadavkám vášho zariadenia, nielen znížia plytvanie energiou a zachovajú kvalitu produktu, ale prispejú aj k bezpečnejšiemu a produktívnejšiemu pracovnému prostrediu.

Kľúčové body pre úspešný výber a údržbu:

1. Priraďte typ dverí k frekvencii premávky a dostupnému priestoru.

2. Špecifikujte primeranú hrúbku izolácie a vykurovacie systémy na základe najnižšej prevádzkovej teploty.

3. Nikdy nerobte kompromisy v oblasti bezpečnosti – o vnútorných núdzových odblokovaniach a zariadeniach proti privretiu sa nedá vyjednávať.

4. Implementujte plán bežnej údržby – malá investícia do údržby zabráni nákladným poruchám.
